Электромеханичеcкие пресса для CBR

Электромеханические пресса для определения непосредственной несущей способности (IPI) и калифорнийского числа (CBR).

Код изделия

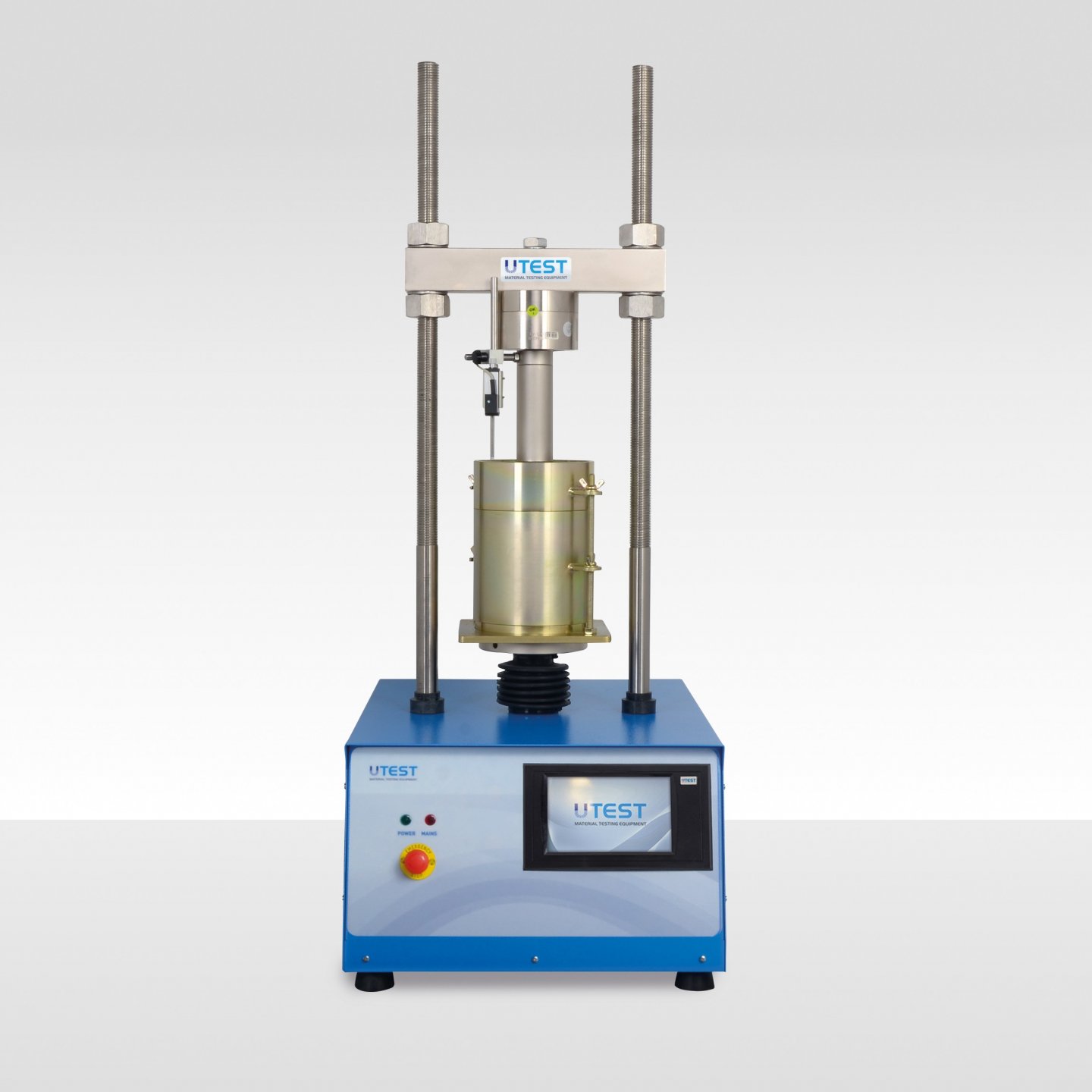

UTS-0856.ACPR Автоматическое устройство для испытания CBR предназначена для проведения лабораторной оценки значения CBR основания земляного полотна автомобильных дорог, а также определения прочности связанных материалов с максимальными размерами частиц менее 31,5 мм.

UTS-0856.ACPR состоит из прочной и компактной двухколонной рамы с регулируемой верхней поперечной траверсой, приводимой в движение электромеханическим поршнем с максимальной нагрузкой 50 кН и системой сбора и обработки данных.

UTS-0856.ACPR предназначен для погружения металлического штампа в образец грунта с постоянной скоростью для измерения приложенной нагрузки в заданных точках погружения. Скорость испытания составляет 1,27 мм/мин. Эта основная функция позволяет пользователю выполнять испытания, соответствующие стандартам BS, EN, ASTM или AASHTO, на одном и устройстве.

Кнопками "вверх" и "вниз", расположенными на передней панели устройства обеспечивается быстрая регулировка пластины.

Основные особенности

• Может совершить испытание с контролем деформации

• Отображение графика испытания в реальном времени.

• 4 аналоговых канала для датчиков нагрузки и перемещения

• Может управлять второй испытательной рамой

• Функция калибровки каналов.

• Вычисляет скорректированное значение CBR на 2,5 и 5 мм.

• CBR (%) при 2,5 мм и 5 мм автоматически рассчитываются и сохраняются

• Сохраняет значение нагрузки при заданных пользователем значениях смещения, таких как 0.625, 1.25, 1.875, 2.5, 3.75, 5, 7.5,10, 12.5 мм

Программное обеспечение USOFT-0856 UTEST для испытания CBR

Программное обеспечение USOFT-0856 для определения IPI и CBR разработано для испытания по различным мировым стандартам включая ГОСТ Р 70452-2022. Программное обеспечение включает в себя управление устройством, сбор данных о нагрузке и перемещении, создание и сохранение отчетов.

Программное обеспечение подготавливает итоговый результат для пользователя, который будет нуждаться только в некоторых конкретных нагрузках, таких как 0,625 мм, 1,25 мм, 2,5 мм и 5 мм. Согласно требованиям ГОСТ Р 70452 учитываются только показания пресса при погружении плунжера 2,5 и 5 мм.

Программное обеспечение непрерывно обновляет нагрузку, напряжение и смещение до конца испытания. Программное обеспечение может автоматически построить касательную линию и выполнить коррекцию графика, как предложено в ГОСТ Р 70452 или ASTM D 1883. Затем вычисляются скорректированные значения напряжений относительно этого смещения.

Подробные сведения о свойствах программного и аппаратного обеспечения см. на страницах “Общие свойства программного обеспечения Utest USOFT”.

Автоматический пресс для определения CBR UTS-0856.ACPR поставляется в комплекте с:

• Датчиком нагрузки 50 кН
• Металлическим штампом диаметром 50 мм (UTS-0870)
• Цифровым датчиком линейного перемещения 25 мм x 0,001 мм (UTGM-0062) с держателем (UTM-0114)
• Компьютерным программным обеспечением
• Кабелем для подключения к локальной сети

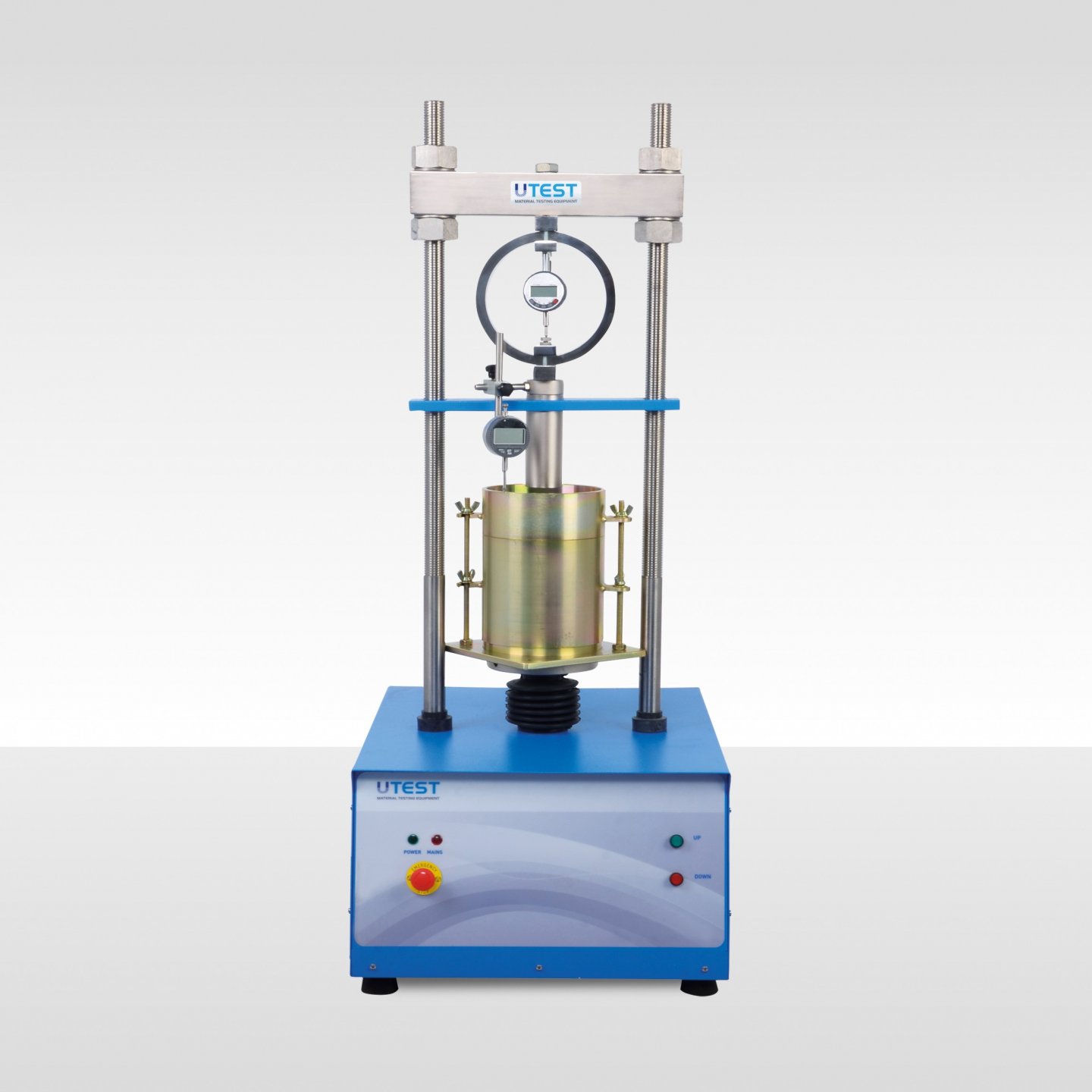

Устройство UTS-0852 предназначено для нагружения металлическим штампом диаметром 50 мм на образец грунта с постоянной скоростью 1,27 мм/мин и измерения приложенной нагрузки. Нагрузка и разгрузка осуществляются с передней панели кнопками ВВЕРХ/ВНИЗ. Скорость разгрузки увеличивается до 5 мм/мин для ускорения повторного испытания.

Испытательное устройство определения CBR UTS-0852 поставляется в комплекте с;

• Датчиком нагрузки 50 кН
• Металлическим штампом диаметром 50 мм (UTS-0870)
• Аналоговым датчиком перемещения 25 x 0,01 мм (UTGM-0148) с держателем (UTS-0853)
